Die Grundelemente jedes Prozesses sind ein definierter Prozessbeginn (Start) und mindestens ein Prozessende (Stop).

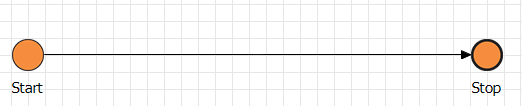

Jeder Prozess, den Sie anlegen, besteht automatisch aus einem Start- und einem Stop-Baustein.

Der Start-Baustein kann nicht entfernt werden, und es ist nicht möglich, weitere Start-Bausteine hinzuzufügen. Deshalb enthält die Palette nur den Control-Baustein Stop ( ).

Eigenschaften und Parameter

Status Code

(nur Stop-Baustein)

Statuscode der X4 Engine.

Bei Verwendung des Stop-Elements als ReST-Endpunkt in einem Prozess wird der HTTP-Statuscode bei Erreichen des Stop-Elements ausgegeben.

Ist das Flag Stop on error für den Prozess aktiviert, wird im Fehlerfall der Statuscode des Stop-Elements ignoriert und 500 zurückgegeben.

Ist Stop on error für den Prozess deaktiviert, wird der Statuscode des Stop-Elements ausgegeben.

Mögliche Werte:

leer (Standard)
(ausgegebener Statuscode: 200 = fehlerfreier Prozessdurchlauf/500 = Prozessdurchlauf mit Fehler)
beliebiger numerischer Wert
(gültiger HTTPS-Statuscode, z. B. 200 = fehlerfrei/500 = mit Fehler)

Label

Beschriftung des Symbols im Prozessdiagramm

Input und Output

Sowohl der Start- als auch der Stop-Baustein geben einen ggf. erhaltenen Input des vorherigen Prozessschrittes (bei Start den Prozess-Input) ohne Veränderung an den nächsten Prozessbaustein weiter.

Der Stop-Baustein gibt außerdem den Status des vorherigen Prozessbausteins unverändert weiter und setzt damit den Ausführstatus des Prozesses.
