	`Connection`: Gibt den Input aus dem vorangegangenen Prozessschritt ebenso wie dessen Status unverändert aus. Es markiert den jeweiligen Ausführungszweig für den X4 Server eindeutig. So lässt sich mit diesem Baustein in Schleifen der Rücksprung zum ersten Schleifenbaustein explizit setzen. Er verbindet einen `Condition`-Baustein mit einem `Stop`-Baustein oder einen `Fork`-Baustein mit einem direkt darauf folgenden `Join`-Baustein.

Connection: Gibt den Input aus dem vorangegangenen Prozessschritt ebenso wie dessen Status unverändert aus. Es markiert den jeweiligen Ausführungszweig für den X4 Server eindeutig. So lässt sich mit diesem Baustein in Schleifen der Rücksprung zum ersten Schleifenbaustein explizit setzen. Er verbindet einen Condition-Baustein mit einem Stop-Baustein oder einen Fork-Baustein mit einem direkt darauf folgenden Join-Baustein.

Eigenschaft

Label

Beschriftung des Symbols im Prozessdiagramm

Output

Der Verbindungsbaustein gibt den Input unverändert aus, inklusive Ausführstatus des vorherigen Prozessbausteins.

Beispiele

Bei Schleifenrücksprüngen wird als letzter Schleifenbaustein ein Verbindungsbaustein gesetzt.

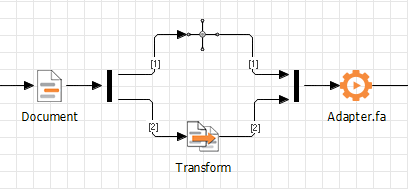

Bei Fork/Join-Konstrukten, in denen in einem Ausführzweig eine Operation ausgeführt wird (z. B. ein XSL-Mapping zur dynamischen Parametrierung eines Adapters) und im anderen Zweig lediglich das Input-Dokument durchgeleitet werden soll, wird ein Verbindungsbaustein gesetzt.
Zwischen einem Condition-Baustein und einem Stop-Baustein wird ein Verbindungsbaustein gesetzt.
