Exklusive Verzweigung einfügen und Ausführ-Bedingung festlegen

In diesem Schritt fügen Sie eine weitere exklusive Verzweigung zu Ihrem Prozess hinzu. Nachdem die Human Task durchgeführt, also eine Rechnung manuell geprüft wurde, kann der Prozess zwei Wege einschlagen: Die Rechnung wird manuell angenommen und anschließend automatisch weitergeleitet oder die Rechnung wird manuell abgelehnt und damit nicht weitergeleitet.

Exklusive Verzweigung einfügen

1. Ziehen Sie das Element Exclusive Gateway (Forking) von der Sicht Palette neben das Element ApproveOrDeclineInvoice.humantask in die untere Lane des Pools.

2. Klicken Sie auf die rechte untere Ecke des Elements ApproveOrDeclineInvoice.humantask, halten Sie die Maustaste gedrückt und ziehen Sie eine Verbindung zu dem Element Exclusive Gateway (Forking).

3. Klicken Sie auf die rechte untere Ecke des Elements Exclusive Gateway (Forking), halten Sie die Maustaste gedrückt und ziehen Sie eine Verbindung zu dem Element CreateTransferRequest.



Ausführ-Bedingung festlegen

1. Doppelklicken Sie auf das Element Exclusive Gateway (Forking) im Editor.

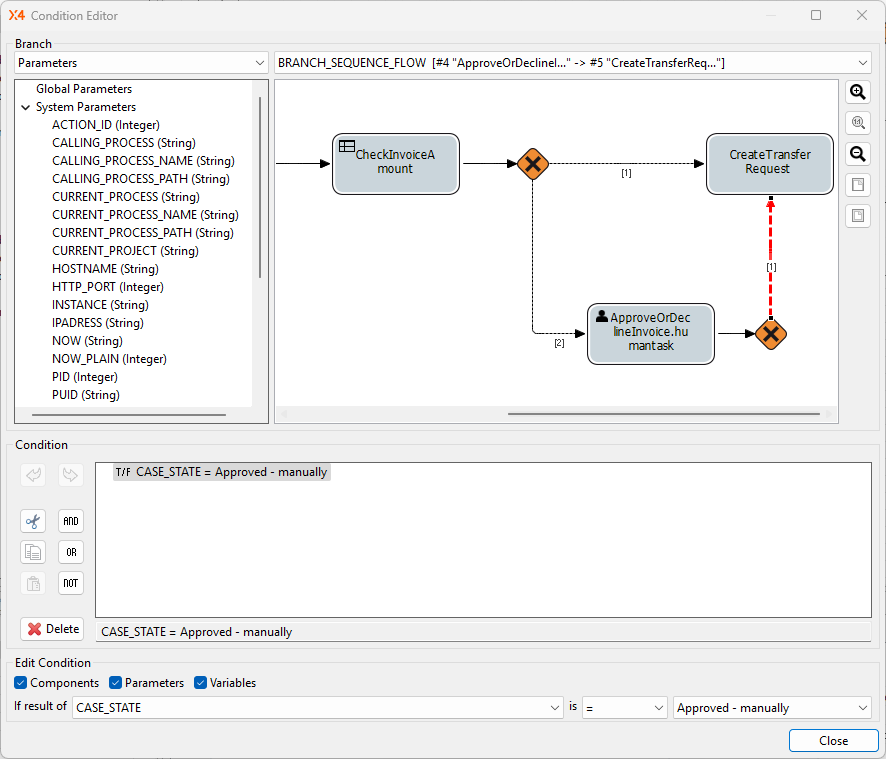

   Der Condition Editor wird geöffnet.
   Die Verbindung zwischen dem Element Exclusive Gateway (Forking) und der Aktivität CreateTransferRequest ist automatisch im Condition Editor ausgewählt und hervorgehoben in Rot.

1. Tragen Sie die folgende Bedingung im Bereich Edit Condition ein:
   If result of CASE_STATE is = Approved - manually



2. Klicken Sie auf Close.

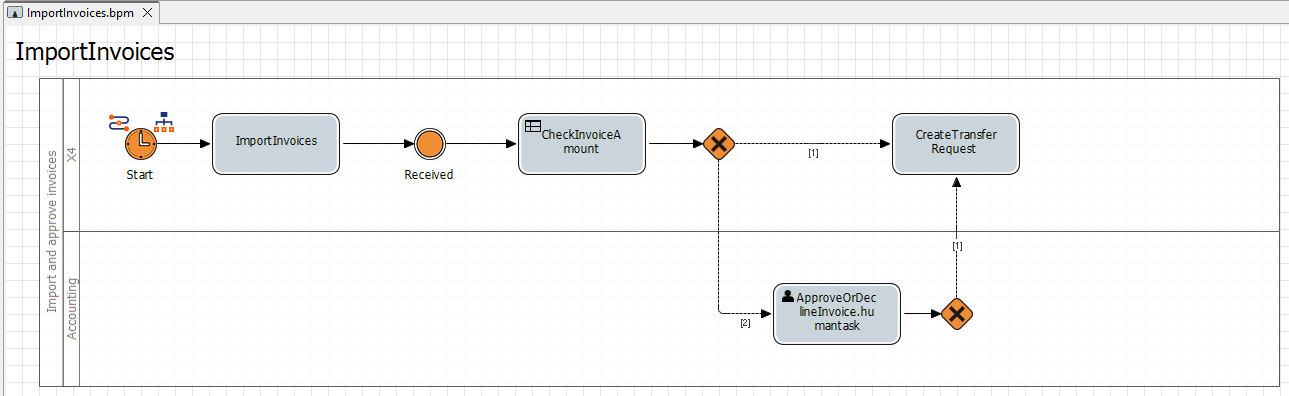

3. Klicken Sie auf Speichern.
