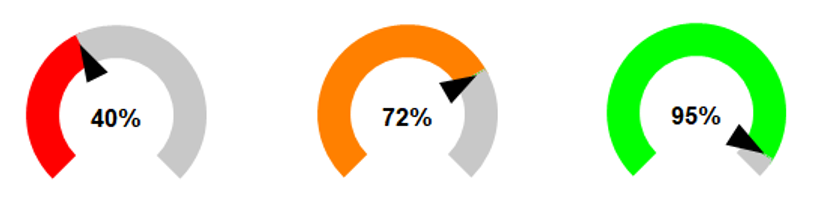

Der Prozess Quality Index ist ein grafisches Hilfswerkzeug, das angibt, wie qualitativ hochwertig ein ESB-Prozess im Hinblick auf Kriterien wie die Einhaltung von Standards und die Übersichtlichkeit modelliert wurde.
Gewichtung der Kriterien
|
Kriterien |
Bedingung |
Gewichtung |
|---|---|---|
|
Anzahl der Elemente |
100% → < 15 Elemente 75% → < 20 Elemente 50% → < 25 Elemente 25% → < 30 Elemente 0% → >= 30 Elemente |
45% |
|
Anzahl der Stopp-Elemente |
100% → < 3 Elemente 75% → < 4 Elemente 50% → < 5 Elemente 25% → < 6 Elemente 0% → >= 6 Elemente |
15% |
|
Labels der Elemente sind nicht leer |
wahr → 100% falsch → 0% |
10% |
|
Prozesstitel wurde gesetzt (nicht Name der Prozessdatei) |
wahr → 100% falsch → 0% |
5% |
|
Labels der Elemente wurden angepasst (nicht Dateiname) |
wahr → 100% falsch → 0% |
5% |
|
Keine Elemente auf der rechten Seite von Stopp-Elementen |
wahr → 100% falsch → 0% |
5% |
|
Keine Elemente auf der linken Seite von Start-Elementen |
wahr → 100% falsch → 0% |
5% |
|
Keine überlappenden Elemente |
wahr → 100% falsch → 0% |
5% |
|
Flow Direction Index |
|
5% |
|
Maximum |
100% |
|
