XML | X4Documentation

Der XML-Baustein bindet wohlgeformte XML-Daten in den Prozess ein. Dabei wird die Zeichenkodierung aus der XML-Deklaration und der MIME-Typ aus der Dateinamensendung ermittelt.

Eigenschaften

`Document`	Pfad zum verknüpften XML-Dokument im Repository
`Label`	Beschriftung des Symbols im Prozessdiagramm
`Operation`	Bestimmt, ob die Datei gelesen oder geschrieben werden soll Mögliche Werte: `Read`: XML-Dokument in den Prozess einlesen und Daten an den nächsten Prozessschritt weitergeben (Standard) `Write`: XML-Dokument mit den Daten aus dem vorangegangenen Prozessschritt speichern
`Type`	Bestimmt den Typ der Datei Der Typ der Datei hat keine Auswirkung auf die Prozessausführung, er beinhaltet Metainformation des Bausteins. Der Typ `Resource` kann nur gesetzt werden, wenn die Datei sich im Ordner Resources befindet. Für Dateien im Ordner TemporaryFiles kann nur der Typ `Buffer` gesetzt werden. Mögliche Werte: `Resource`: Datei als fester Bestandteil des finalen Prozesses, aus der z.B. mit der Operation `Read` gelesen werden kann. Mögliche Anwendungsfälle: Der `XML`-Baustein kann als statische Konfigurationsdatei oder in einem statischen SQL-Statement verwendet werden. `Buffer` (Standard): Diese Einstellung ist für Testzwecke und sollte nicht im produktiven Umfeld verwendet werden. Daher wird in der Sicht Problems hierzu eine Warnmeldung ausgegeben.

XML-Dokument erstellen und verwenden

XML-Dokumente lassen sich innerhalb eines ESB-Projekts im Ordner Resources (für Ressourcen) und im Ordner TemporaryFiles (für Puffer-Dateien) anlegen. Hierzu stehen zwei Möglichkeiten zur Verfügung:

über das Menü Project > Add XML Document
über das Kontextmenü New > XML Document

Klicken Sie im ESB-Projekt mit der rechten Maustaste wahlweise auf den Prozess, auf den Ordner Resources oder auf den Ordner TemporaryFiles, um das Kontextmenü aufzurufen.
Rufen Sie im Kontextmenü New > XML Document auf.

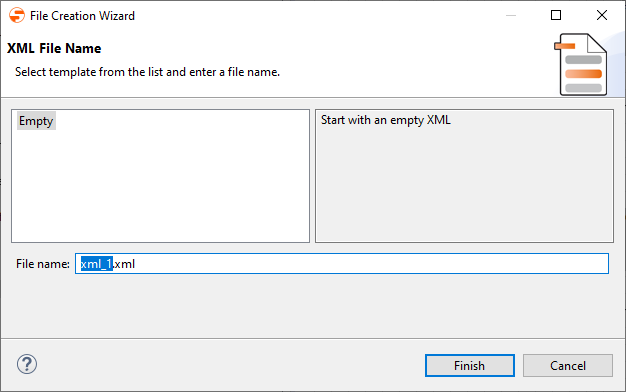

Eine Auswahl an verfügbaren Vorlagen wird angezeigt.
Wählen Sie eine leere Vorlage oder eine vorhandene Vorlage.
Geben Sie in File Name den Dateinamen ein.
Klicken Sie auf Finish, um das XML-Dokument anzulegen.
Das XML-Dokument wurde angelegt und wird im (7.4.0-de) XML Editor geöffnet.
Bearbeiten Sie das XML-Dokument wie gewünscht.
Ziehen Sie das XML-Dokument per Drag&Drop aus der Sicht Projects in das Prozessdiagramm.
Beispiel: Zwischen Funktions-Adapter und Stop-Baustein einfügen.
Legen Sie in der Sicht Properties in Operation fest, ob das XML-Dokument gelesen (Read) oder geschrieben (Write) werden soll.
