Pools und Lanes anlegen

Bevor Sie mit dem Modellieren der tatsächlichen Prozessschritte anfangen, empfiehlt es sich, sogenannte Pools und Lanes anzulegen.

Mit Pools und Lanes gliedern Sie gemäß BPMN 2.0 Business Processes in Zuständigkeiten und Beteiligte. Dabei bilden Sie mit einem Pool die beteiligten Organisationen und/oder Systeme ab, Lanes repräsentieren die beteiligten Personen oder Teams. Ein Pool kann beliebig viele Lanes enthalten. In der Pool/Lane-Darstellung wird der zeitliche Prozessablauf zumeist von links oben nach rechts unten angeordnet.

Für das Beispielprojekt legen Sie einen Pool mit zwei Lanes an, die die am Prozess beteiligtem Teams repräsentieren.

So legen Sie einen Pool und Lanes an

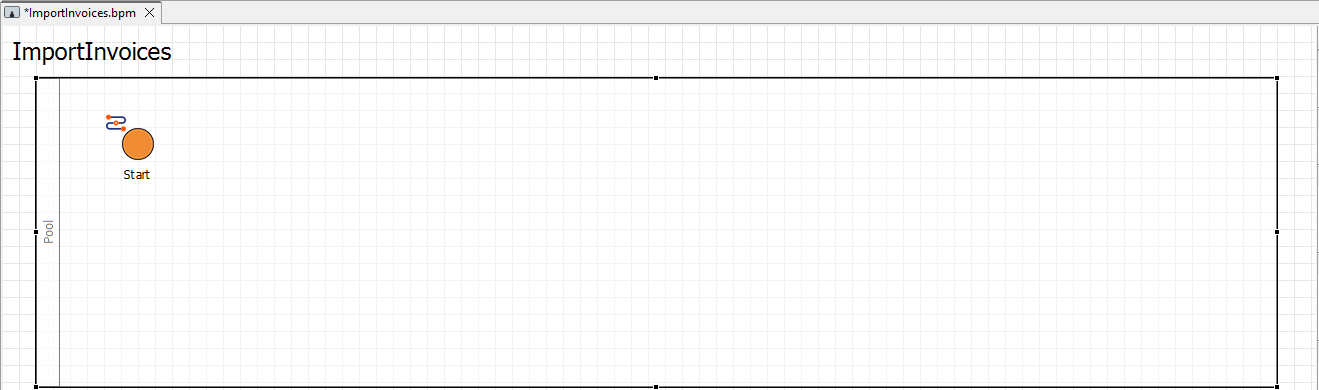

1. Ziehen Sie ein Element Pool/Lane von der Sicht Palette in den Editor und ziehen Sie das Element auf die gewünschte Größe.

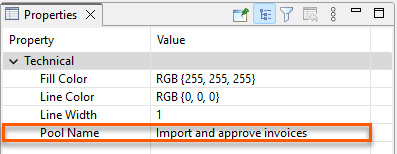

2. Klicken Sie auf den eingefügten Pool und vergeben Sie den Pool Name Import and approve invoices in der Sicht Properties.



3. Rechtsklicken Sie auf den Pool im Editor und wählen Sie Add Lane.

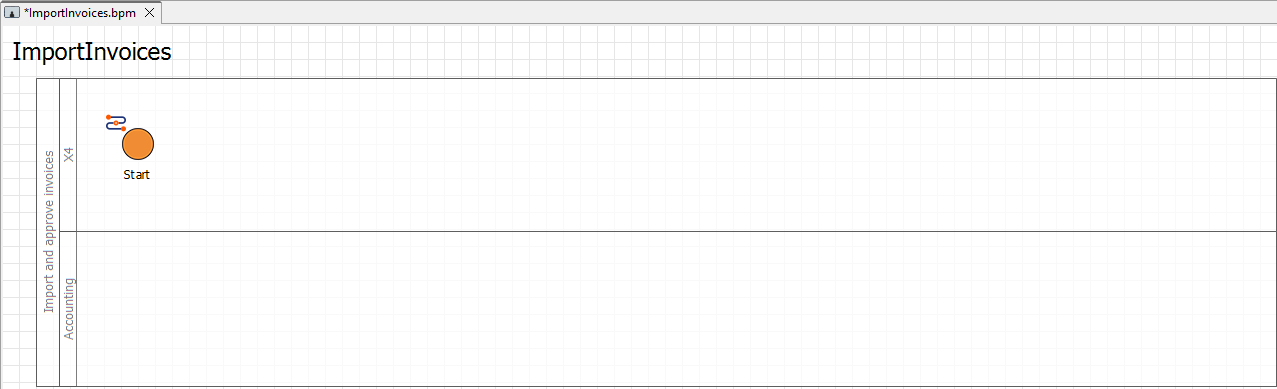

4. Klicken Sie auf die eingefügten Lanes und geben Sie im Feld Lane Name in der Sicht Properties ein, welches Team für die Arbeitsschritte in der entsprechenden Lane verantwortlich ist. Für unser Beispiel sind das die Teams X4und Accounting.
