Mit einem Kreisdiagramm kann der Anteil einzelner Daten an der Gesamtheit veranschaulicht werden.

Ein Kreis-/Donutdiagramm kann folgende Elemente enthalten:

<Pie>: Gibt an, wie das Diagramm angezeigt werden soll.
<Tooltip>: Definiert, wie der Tooltip für die einzelnen Werte im Diagramm angezeigt werden soll.

Allgemeine Attribute

Folgende Attribute sind für alle Elemente eines Kreis-/Donutdiagramms verfügbar:

Attribut	Beschreibung
`fontFamily`	Legt die Schriftfamilie fest. Mit diesem Attribut wird die Standardschrift der Web App für dieses Control überschrieben. Wird das Attribut auf einem Element definiert, so wird die Schriftfamilie an die Kindelemente des Elementes vererbt, sofern die Kindelemente das Attribut `fontFamily` nicht explizit gesetzt haben. Dieses Attribut funktioniert nicht für die Elemente `Image`, `Map` und `HtmlDocument`. Mögliche Werte: `MainFont`: hinterlegte Hauptschrift Fontcode aus der Font-Palette, z. B. `Font04`
`fontSize`	Legt die Schriftgröße fest. Mit diesem Attribut wird die Standardschriftgröße der Web App für dieses Control überschrieben. Dieses Attribut funktioniert nicht für die Elemente `Image`, `Map` und `HtmlDocument`. Mögliche Werte: Beliebige ganze Zahl oder Dezimalzahl mit einem Punkt als Dezimaltrennzeichen, z. B. `20` ; `20.8` ; `.9` Schriftgröße in Pixel, z. B. `20px` Schriftgröße in Punkt, z. B. `18pt` Schriftgröße im Vergleich zur Schriftgröße des Elternelements, z. B. `.8em` oder `120%` Schlüsselwörter: `xx-Small` , `x-small` , `small` , `medium` , `large` , `x-large` , `xx-large` , `smaller` , `larger`
`fontStretch`	Legt die Breite der einzelnen Schriftzeichen fest. Mit diesem Attribut wird die Standardbreite der Schriftzeichen für dieses Control überschrieben. Mögliche Werte: `Condensed` `Expanded` `ExtraCondensed` `ExtraExpanded` `Medium` `Normal` (Standard) `SemiCondensed` `SemiExpanded` `UltraCondensed` `UltraExpanded` Dieses Attribut funktioniert nicht für die Elemente `Image`, `Map`, `Chart` und `HtmlDocument`.
`fontStyle`	Legt die Neigung der Schrift fest. Mit diesem Attribut wird die Standardneigung der Schriftzeichen für dieses Control überschrieben. Mögliche Werte: `italic`: kursive Schrift `normal`: normale Schrift (Standard) `oblique`: schräg gestellter Schriftstil (berechnet) Dieses Attribut funktioniert nicht für die Elemente `Image`, `Map` und `HtmlDocument`.
`fontWeight`	Legt die Schriftstärke fest. Mit diesem Attribut wird die Standardstärke der Schriftzeichen für dieses Control überschrieben. Mögliche Werte: `Black` `Bold` `DemiBold` `ExtraBlack` `ExtraBold` `ExtraLight` `Heavy` `Light` `Medium` `Normal` (Standard) `Regular` `SemiBold` `Thin` `UltraBlack` `UltraBold` `UltraLight` Dieses Attribut funktioniert nicht für die Elemente `Image`, `Map` und `HtmlDocument`.
`foreground`	Definiert die Schriftfarbe. Diese Einstellung überschreibt die Standardfarbe des Farbschemas! Mögliche Werte: Hexadezimaler Farbwert, z. B. `ff5a00` Verwenden Sie keine Raute vor dem Farbwert! Verwenden Sie keine verkürzte Schreibweise des Farbwerts! Farbcode aus der Farbpalette der Web App (vgl. (7.3.3-de) Theming), z. B. `A200`

Pie

<Pie>: Gibt an, wie das Diagramm angezeigt werden soll.

Zusätzlich zu den allgemeinen Attributen kann <Pie> folgende Attribute haben:

Attribut	Beschreibung
`color`	Farbe des einzelnen Diagrammausschnitts Mögliche Werte: Hexadezimaler Farbwert oder Ausdruck für Data Binding (Color) (information) Wird das Attribut `color` nicht definiert, werden die im Theming Editor definierten Farben verwendet.
`data`	Gibt an, welche Daten im Diagramm dargestellt werden. Die angegebene Zeichenkette bezieht sich auf eine definierte Property innerhalb der Datenquelle, die im `<Chart>`-Element angegeben wird. Mögliche Werte: Data Binding
`donut`	Gibt an, ob das Diagramm als Donutdiagramm dargestellt werden soll. Mögliche Werte: `true` / `false` (Standard)
`legend`	Gibt an, ob eine Legende angezeigt werden soll. Mögliche Werte: `true` (Standard) / `false`
`name`	Gibt den Namen an, der dem jeweiligen Wert zugeordnet ist (Datenbeschriftung). Die angegebene Zeichenkette bezieht sich auf eine definierte Property innerhalb der Daten, die für `data` angegeben werden. Mögliche Werte: Data Binding
`normals`	Gibt an, ob die Werte direkt im Diagramm beschriftet werden sollen. Mögliche Werte: `true` / `false` (Standard)
`value`	Gibt an, welcher Wert des Datenobjekts visualisiert wird. Die angegebene Zeichenkette bezieht sich auf eine definierte Property innerhalb der Daten, die für `data` angegeben werden. Mögliche Werte: Data Binding
`labelColor`	Legt die Schriftfarbe der Beschriftung fest. Überschreibt die Farbe aller Beschriftungen des Charts. Mögliche Werte: Hexadezimaler Farbwert, z. B.`ff5a00` Verwenden Sie keine Raute vor dem Farbwert oder eine verkürzte Schreibweise des Farbwerts! Farbcode aus der Farbpalette der Web App (vgl. Theming), z. B. `A200`
`labelWidth`	Legt die Breite der Beschriftung in Pixeln fest. Mögliche Werte: Beliebige Ganzzahl
`labelOverflow`	Gibt an, was passieren soll, wenn die Beschriftung länger als die festgelegte Breite der Beschriftung ist. Mögliche Werte: `none`: Verhindert einen Textumbruch (Standard) `truncate`: Mit `...` zeigen, dass der Text nicht zu Ende ist `break`: Text zwischen den Wörtern umbrechen `breakAll`: Innerhalb des Wortes abbrechen
`avoidLabelOverlap`	Legt fest, ob das Überlappen von Beschriftungen verhindert werden soll. Mögliche Werte: `True`: Das Überlappen von Beschriftungen wird verhindert. `False`: Das Überlappen von Beschriftungen wird nicht verhindert.
`radius`	Legt den Radius in Pixeln fest. Mögliche Werte: Beliebige Ganzzahl
`radiusOuterDonut`	Legt den inneren Radius in Pixeln fest. Nur relevant, wenn das Attribut `donut="true"` gesetzt ist. Mögliche Werte: Beliebige Ganzzahl
`centerHorizontal`	Legt die horizontale Position des Diagramms fest. Mögliche Werte: Beliebige Ganzzahl
`centerVertical`	Legt die vertikale Position des Diagramms fest. Mögliche Werte: Beliebige Ganzzahl
`tooltipPercentage`	Legt fest, ob zusätzlich zum Wert eine Prozentangabe in der Beschriftung und im Tooltip angezeigt wird. Mögliche Werte: `True`: Prozentangabe wird angezeigt. `False`: Prozentangabe wird nicht angezeigt.

<Tooltip>: Kindelement von <Pie>. Definiert, wie der Tooltip für die einzelnen Werte im Diagramm angezeigt werden soll.

Für <Tooltip> lassen sich die allgemeinen Attribute (s.o.) definieren.

Beispiel

XML

<Properties>
	<Property name="DataSource" type="Complex">
		<Property name="ABC-Analysis" type="List">
			<Property name="ItemGroup" type="String"/>
			<Property name="Profit" type="Integer"/>
		</Property>
	</Property>
</Properties>
<FlowLayout>
	<Chart fontFamily="Font03" title="ABC-Analysis / Profit from different item groups">
		<Pie data="#DataSource.ABC-Analysis" fontFamily="Font03" name="#ItemGroup" normals="false" value="#Profit">
           <Tooltip fontFamily="Font03"/>
        </Pie>
	</Chart>
	<Chart fontFamily="Font02" title="ABC-Analysis / Profit from different item groups">
		<Pie data="#DataSource.ABC-Analysis" donut="true" fontFamily="Font03" name="#ItemGroup"  normals="true" value="#Profit">
			<Tooltip fontFamily="Font03"/>
		</Pie>
	</Chart>
</FlowLayout>

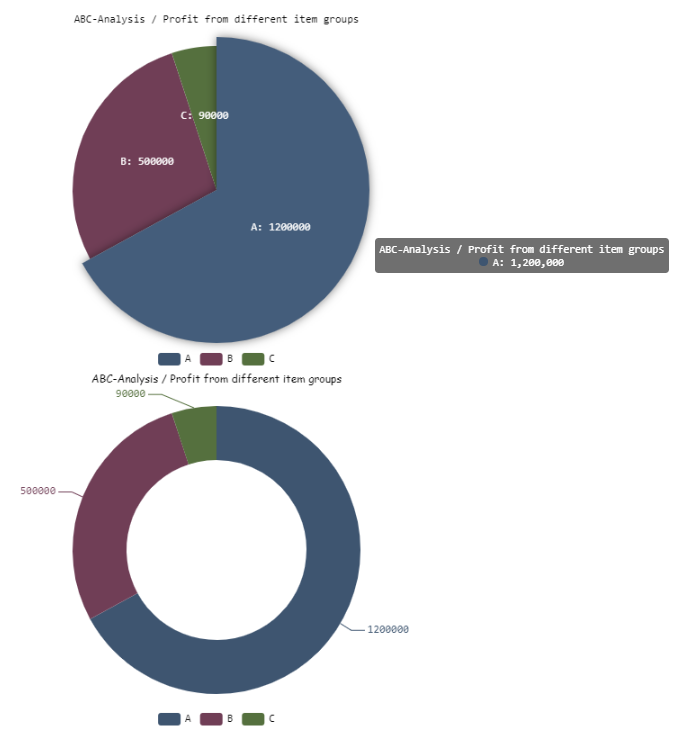

Das obige Beispiel führt zu folgenden Diagrammen:
