Vorgangs-Fachdaten verwalten

Um Vorgänge mit X4 BPM abzubilden, ist es erforderlich, die benötigte Struktur der Fachdaten für den Business Process zu definieren. Über Domain-Model-Dateien (.domainmodel) können Sie eine dreistufige Hierarchie mit Fachdatenstrukturen inklusive der zugehörigen Beschreibung definieren und somit der Prozessdefinition hinzufügen.

Aufbau von Vorgangs-Fachdaten

Fachdaten eines Vorgangs werden in Kategorien, Gruppen und Merkmale untergliedert:

• Kategorien gruppieren Fachdaten auf höchster Ebene und enthalten Gruppen. Jede Kategorie besitzt einen Namen, eine Position und eine optionale Beschreibung.

• Gruppen fassen Merkmale von Fachdaten innerhalb einer Kategorie zusammen. Jede Gruppe besitzt einen Namen, eine Position und eine optionale Beschreibung.

• Merkmale sind die konkreten Eigenschaften der Vorgangs-Fachdaten, z.B. ein Auftragsdatum innerhalb einer Merkmals-Gruppe. Jedes Merkmal besitzt einen im Domain-Model eindeutigen Namen, eine Position, eine optionale Beschreibung, einen Datentyp sowie einen optionalen Standardwert.

Verfügbare Datentypen für Merkmale sind:

• String: Zeichenkette

• Integer: Ganzzahl

• Decimal: Fließkommazahl

• Boolean: Boolescher Wert

• DateTime: Datum und Uhrzeit

Vorgangs-Fachdaten definieren

Vorgangs-Fachdaten lassen sich sowohl für einzelne Geschäftsprozesse als auch für das gesamte Projekt bzw. mehrere Geschäftsprozesse definieren.

1. Die .bpm-Datei in der Repository Navigator-Sicht rechtsklicken.

2. Im Kontextmenü New > Domain Model wählen.



   • Gelten die Vorgangs-Fachdaten für mehrere Business Processes, wird die entsprechende .domainmodel-Datei im Repository-Ordner Activities > DomainModel angelegt.
   • Gelten die Vorgangs-Fachdaten nur für einen bestimmten Business Process, wird die entsprechende .domainmodel-Datei direkt unterhalb des Business Processes angelegt. Nach dem Speichern wird diese direkt an den Start-Baustein des Business Processes angehängt.

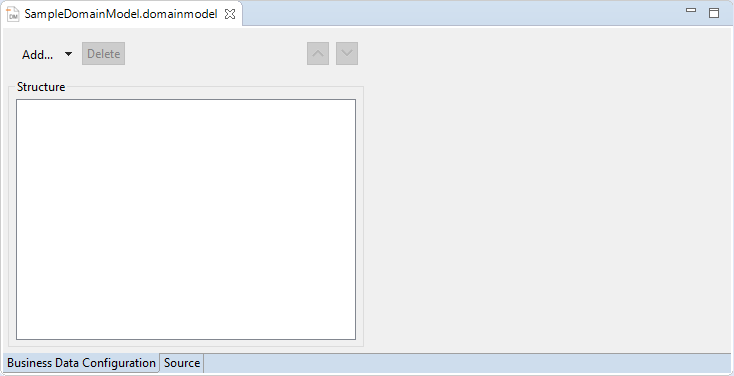

   Die Datei wird nun angelegt und im X4 Designer geöffnet.




3. Struktur der Fachdaten und deren Beschreibung definieren:


   • Um eine neue Merkmalskategorie (Category) zu definieren, auf Add klicken oder   Add > Category wählen. Anschließend einen Namen (Name) und eine Beschreibung (Description) eingeben.

   • Um eine Merkmals-Gruppe (Group)zu definieren, innerhalb einer Kategorie auf Add klicken oder über

      Add > Group wählen. Anschließend einen Namen (Name) und eine Beschreibung (Description) eingeben.

   • Um ein Merkmal (Feature) zu definieren, innerhalb einer Merkmals-Gruppe auf Add klicken oder über



      Add > Feature wählen. Anschließend einen Namen (Name), eine Beschreibung (Description), den Datentyp (Type) für das Merkmal sowie einen Standardwert (Default Value) eingeben.

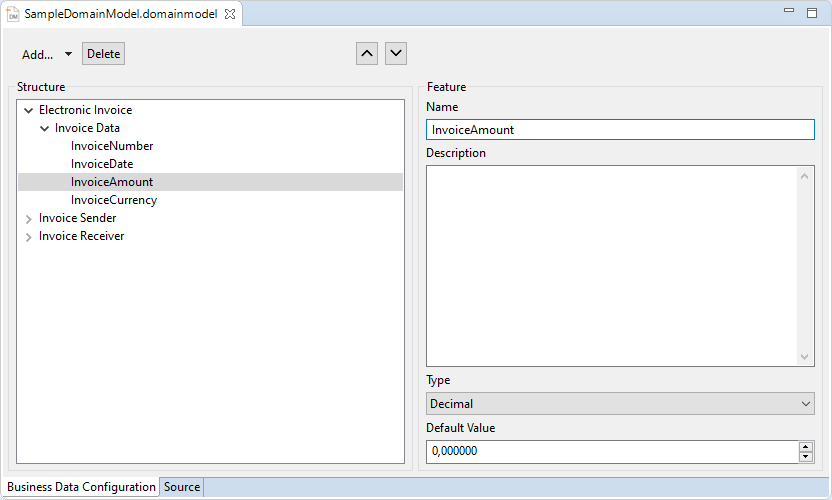

     Beispiel:









     • Um die Reihenfolge eines selektierten Elements zu ändern, auf



       oder



       klicken.
     • Über Schaltfläche Delete können Sie einen in der Baumstruktur selektierten Eintrag löschen.

4. In der Symbolleiste das -Symbol anklicken, um zu speichern.

5. .domainmodel-Datei anschließend in den gewünschten Business Process ziehen.



   .domainmodel-Dateien, die unterhalb des Business Processes angelegt werden, werden automatisch an den Start-Baustein angehängt. Die Fachdaten stehen somit im Prozess und den enthaltenen Human Tasks zur Verfügung.
