Tachodiagramm

Mit einem Tachodiagramm können Zustände mit unterschiedlichen Bewertungen dargestellt werden. Es ist gut geeignet, um Soll-/Ist-Werte zu vergleichen, z. B. bei Kennzahlen, Kundenzufriedenheits- oder Qualitätsmessungen.

Ein Tachodiagramm kann folgende Elemente enthalten:

• ​<Gauge>: Gibt an, wie das Diagramm angezeigt werden soll.
• <Tooltip>: Kindelement von <Gauge>. Definiert, wie der Tooltip für die einzelnen Werte im Diagramm angezeigt werden soll.

Allgemeine Attribute

Folgende Attribute sind für alle Elemente eines Tachodiagramms verfügbar:

Attribut	Beschreibung
fontFamily	Legt die Schriftfamilie fest.  Mit diesem Attribut wird die Standardschrift der Web App für dieses Control überschrieben. Wird das Attribut auf einem Element definiert, so wird die Schriftfamilie an die Kindelemente des Elementes vererbt, sofern die Kindelemente das Attribut fontFamily nicht explizit gesetzt haben. Dieses Attribut funktioniert nicht für die Elemente Image, Map und HtmlDocument. Mögliche Werte: MainFont: hinterlegte Hauptschrift Fontcode aus der Font-Palette, z. B.  Font04
fontSize	Legt die Schriftgröße fest. Mit diesem Attribut wird die Standardschriftgröße der Web App für dieses Control überschrieben. Dieses Attribut funktioniert nicht für die Elemente Image, Map und HtmlDocument. Mögliche Werte: Beliebige ganze Zahl oder Dezimalzahl mit einem Punkt als Dezimaltrennzeichen, z. B. 20 ; 20.8 ; .9 Schriftgröße in Pixel, z. B.  20px Schriftgröße in Punkt, z. B. 18pt Schriftgröße im Vergleich zur Schriftgröße des Elternelements, z. B. .8em  oder  120% Schlüsselwörter: xx-Small , x-small , small , medium , large , x-large , xx-large , smaller , larger
fontStretch	Legt die Breite der einzelnen Schriftzeichen fest. Mit diesem Attribut wird die Standardbreite der Schriftzeichen für dieses Control überschrieben. Mögliche Werte: Condensed Expanded ExtraCondensed ExtraExpanded Medium Normal (Standard) SemiCondensed SemiExpanded UltraCondensed UltraExpanded Dieses Attribut funktioniert nicht für die Elemente Image, Map, Chart und HtmlDocument.
fontStyle	Legt die Neigung der Schrift fest. Mit diesem Attribut wird die Standardneigung der Schriftzeichen für dieses Control überschrieben. Mögliche Werte: italic: kursive Schrift normal: normale Schrift (Standard) oblique: schräg gestellter Schriftstil (berechnet) Dieses Attribut funktioniert nicht für die Elemente Image, Map und HtmlDocument.
fontWeight	Legt die Schriftstärke fest.  Mit diesem Attribut wird die Standardstärke der Schriftzeichen für dieses Control überschrieben. Mögliche Werte: Black Bold DemiBold ExtraBlack ExtraBold ExtraLight Heavy Light Medium Normal (Standard) Regular SemiBold Thin UltraBlack UltraBold UltraLight Dieses Attribut funktioniert nicht für die Elemente Image, Map und HtmlDocument.
foreground	Definiert die Schriftfarbe. Diese Einstellung überschreibt die Standardfarbe des Farbschemas! Mögliche Werte: Hexadezimaler Farbwert, z. B. ff5a00 Verwenden Sie keine Raute vor dem Farbwert! Verwenden Sie keine verkürzte Schreibweise des Farbwerts! Farbcode aus der Farbpalette der Web App (vgl. (7.3.3-de) Theming), z. B. A200

Gauge

​<Gauge>: Gibt an, wie das Diagramm angezeigt werden soll.

Zusätzlich zu den allgemeinen Attributen kann <Gauge> folgende Attribute haben:

Attribut	Beschreibung
axisMax	​Gibt den Endbereich des Tachodiagramms in Prozent an. Die Farbe des Bereichs wird im Theming Editor über die Farbeigenschaft GaugeAxisMax definiert. Mögliche Werte: Ganzzahl zwischen 0 und 100 (Standard: 100) Beispiel Die Standardwerte (axisMin="20", axisMiddle="80", axisMax="100") definieren ein Tachodiagramm, bei dem die Bereiche von 0 bis 20 %, 20 bis 80 % und 80 bis 100 % farblich unterschiedlich dargestellt werden.
axisMiddle	​Gibt den mittleren Bereich des Tachodiagramms in Prozent an. Die Farbe des Bereichs wird im Theming Editor über die Farbeigenschaft GaugeAxisMiddle definiert. Mögliche Werte: Ganzzahl zwischen 0 und 100 (Standard: 80)
axisMin	​Gibt den Anfangsbereich des Tachodiagramms in Prozent an. Die Farbe des Bereichs wird im Theming Editor über die Farbeigenschaft GaugeAxisMin definiert. Mögliche Werte: Ganzzahl zwischen 0 und 100 (Standard: 20)
endAngle	​Gibt den Endpunkt des Tachodiagramms an. Mögliche Werte: Ganzzahl zwischen -360 und 360 (Standard: -45) endAngle muss immer kleiner sein als startAngle.
legend	Gibt an, ob eine Legende angezeigt werden soll. Mögliche Werte: true (Standard) / false
max	Gibt den Maximalwert des Tachodiagramms an. Mögliche Werte: Ganzzahl (Standard: 100)
min	Gibt den Minimalwert des Tachodiagramms an. Mögliche Werte: Ganzzahl (Standard: 0) Die Verbindung von min zu max erfolgt immer im Uhrzeigersinn.
startAngle	Gibt den Startpunkt des Tachodiagramms an. Mögliche Werte: Ganzzahl zwischen -360 und 360 (Standard: 255) Bei dieser Angabe entsprechen folgende Ganzzahlen folgenden Positionen auf einer Uhr: 0: 3 Uhr 90: 12 Uhr 180: 9 Uhr 270: 6 Uhr
value	Gibt an, welcher Wert des Datenobjekts visualisiert wird. Mögliche Werte: Beliebige Zeichenkette oder Data Binding

Tooltip

<Tooltip>: Kindelement von <Gauge>. Definiert, wie der Tooltip für die einzelnen Werte im Diagramm angezeigt werden soll.

Für <Tooltip> lassen sich die allgemeinen Attribute (s.o.) definieren.

Beispiele

<Properties>
	<Property name="DataSource" type="Complex">
		<Property name="Satisfaction" type="Integer"/>
	</Property>
</Properties>
<FlowLayout>
	<Chart fontFamily="Font03" title="Employee Satisfaction">
		<Gauge  max="0" min="100" value="#DataSource.Satisfaction">
			<Tooltip fontFamily="Font02" fontSize="12"/>
		</Gauge>
	</Chart>
</FlowLayout>

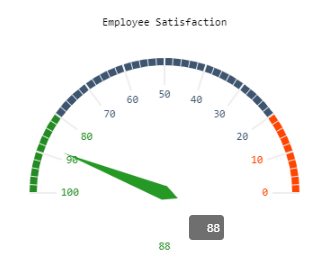

Das obige Beispiel führt zu folgendem Diagramm:

<Property name="Datasource" type="Complex">
    <Property name="gauge" type="Integer"/>

...
...
...
</Property>

<Chart title="Gauge">
    <Gauge value="#Datasource.gauge" min="0" max="250" startAngle="-60" endAngle="-270" axisMin="0" axisMiddle="50" />
</Chart>

<Chart title="Gauge">
    <Gauge value="#Datasource.gauge" min="0" max="15" startAngle="75" axisMin="80" axisMiddle="90" />
</Chart>

<Chart title="Gauge">
    <Gauge value="#Datasource.gauge" min="-1" max="250" startAngle="120" />
</Chart>

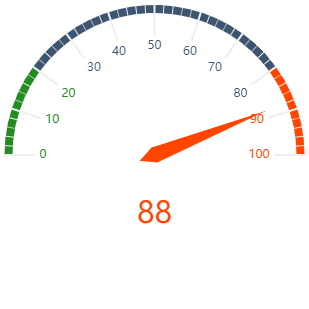

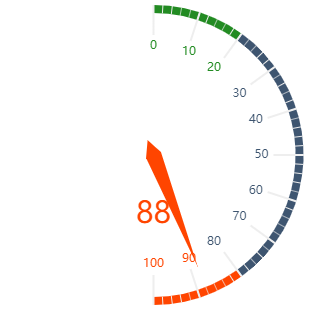

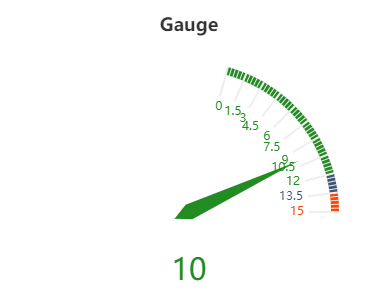

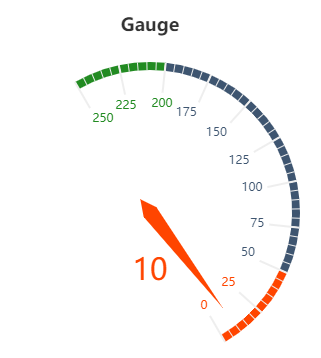

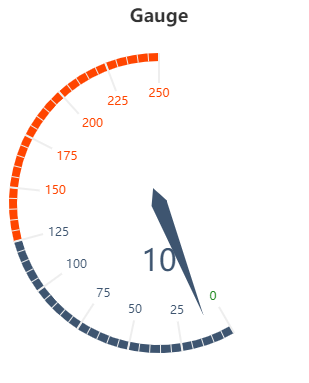

Das obige Beispiel führt zu folgenden Diagrammen

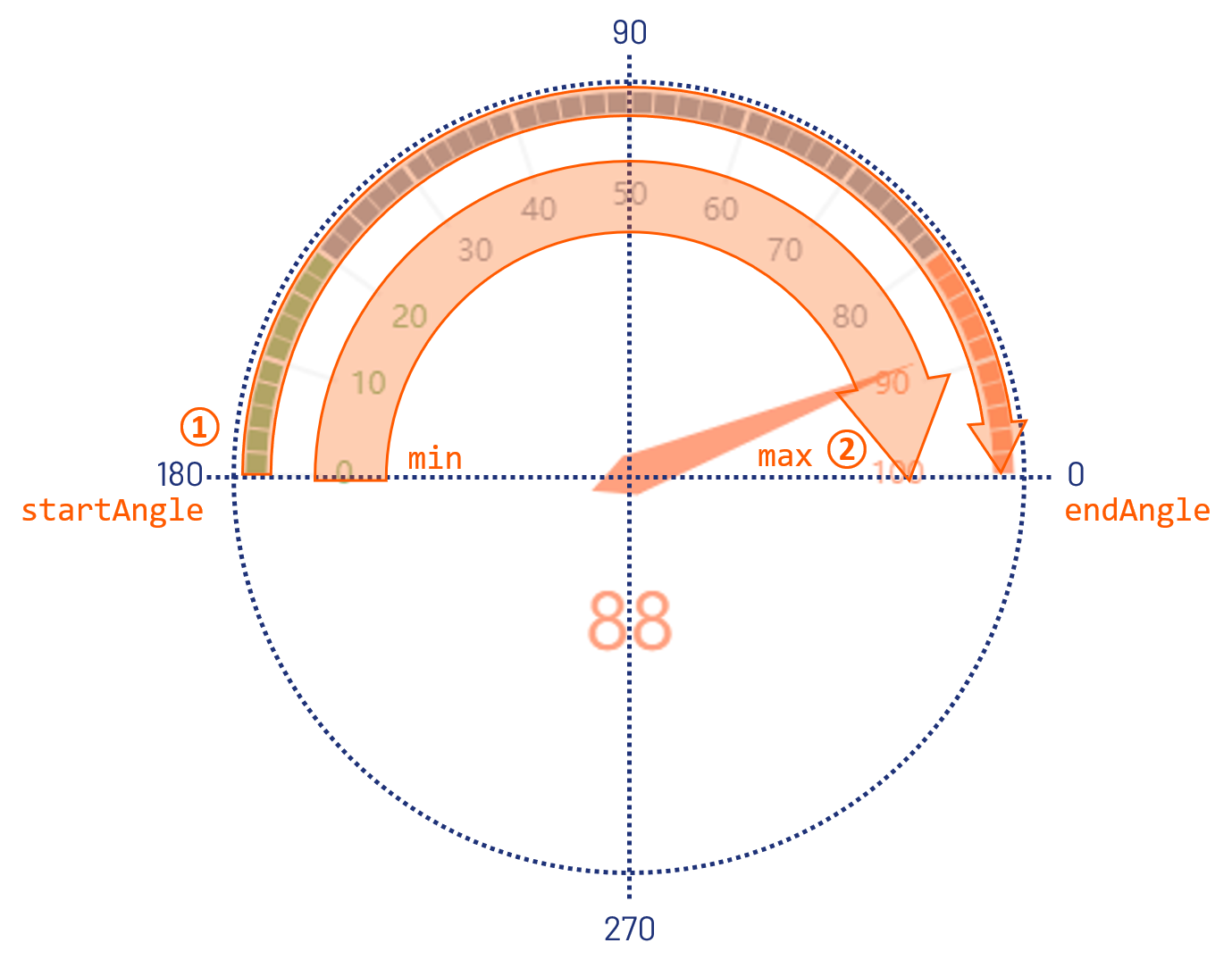

Funktionsweise und weitere Beispiele für Tachodiagramme

Bei Tachodiagrammen muss folgendes beachtet werden:

1. endAngle muss kleiner sein als startAngle.
2. Die Verbindung vom Startwinkel zum Endwinkel erfolgt immer im Uhrzeigersinn.

3. Die Verbindung von min zu max (Skala) erfolgt immer im Uhrzeigersinn.

Im Folgenden sind weitere Beispiele für Tachodiagramme mit Erläuterung aufgezeigt, um die Funktionsweise des Start- und Endwinkels zu verdeutlichen.

Definition	Ergebnis	Erläuterung

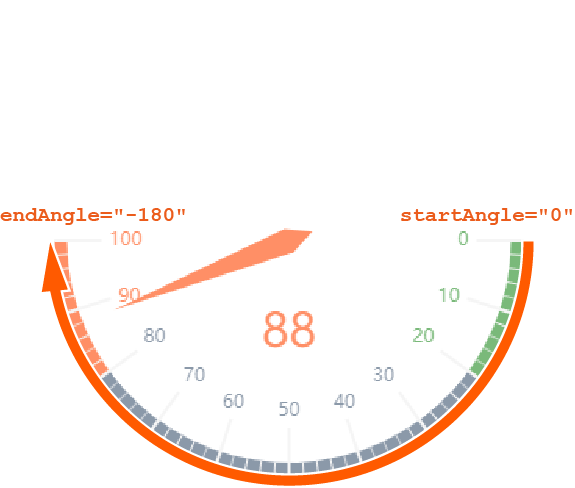

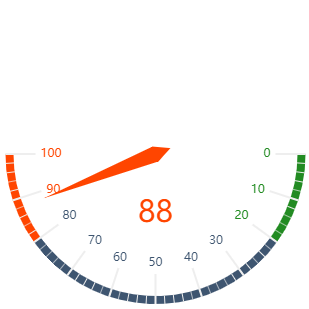

​<Gauge startAngle="0" endAngle="-180" min="0" max="100" ...>	​	​

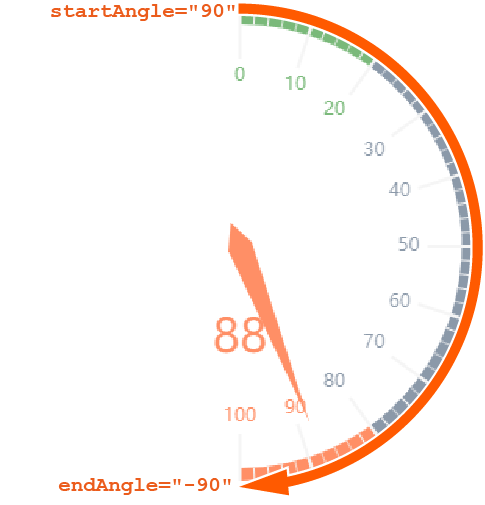

<Gauge startAngle="90" endAngle="-90" min="0" max="100" ...>

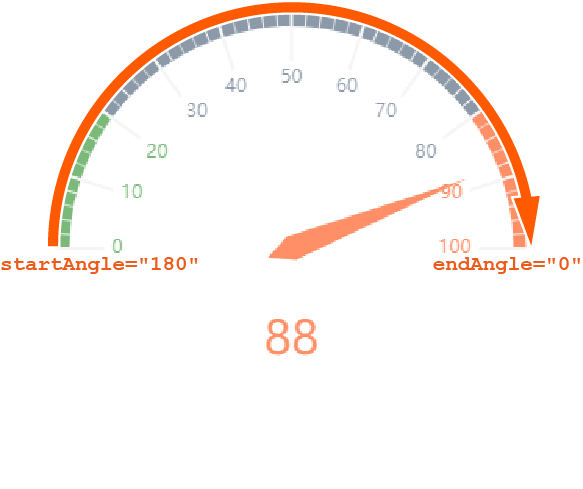

<Gauge startAngle="180" endAngle="0" min="0" max="100" ...>

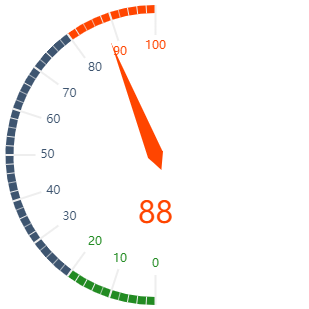

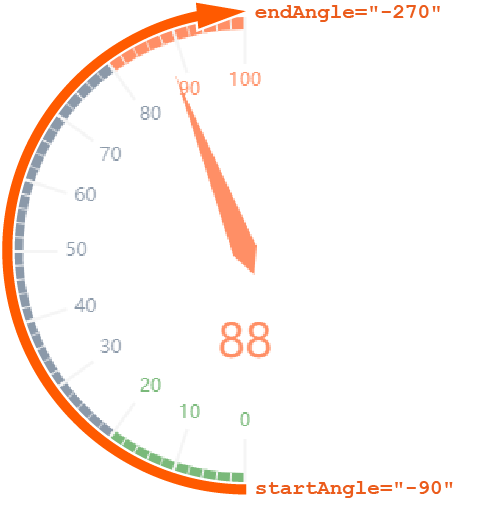

<Gauge startAngle="-90" endAngle="-270" min="0" max="100" ...>

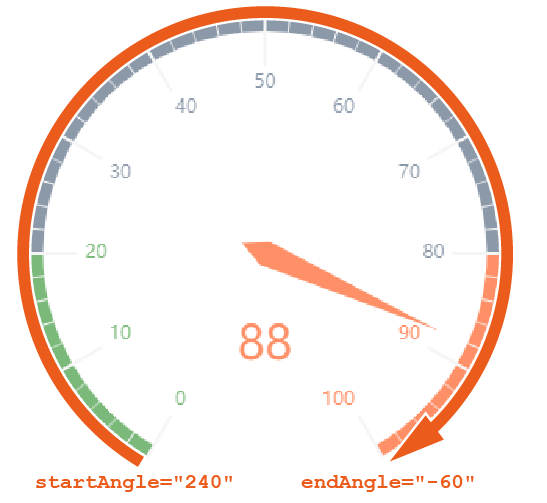

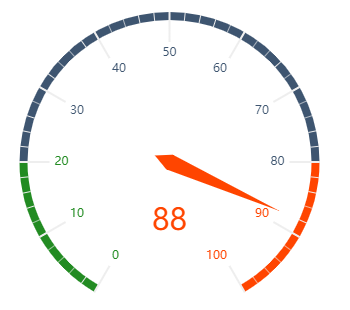

<Gauge startAngle="240" endAngle="-60" min="0" max="100" ...>
