Process Quality Index

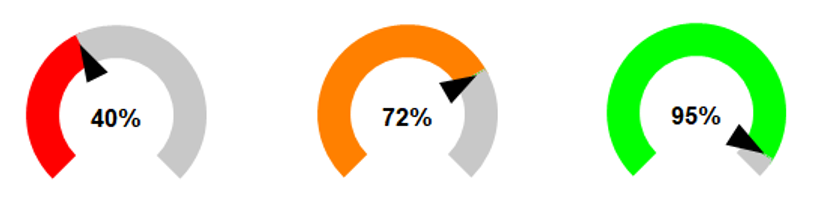

Der Prozess Quality Index ist ein grafisches Hilfswerkzeug, das angibt, wie qualitativ hochwertig ein ESB-Prozess im Hinblick auf Kriterien wie die Einhaltung von Standards und die Übersichtlichkeit modelliert wurde.
Gewichtung der Kriterien
| Kriterien | Bedingung | Gewichtung |
|---|---|---|
| Anzahl der Elemente | 100% → < 15 Elemente 75% → < 20 Elemente 50% → < 25 Elemente 25% → < 30 Elemente 0% → >= 30 Elemente | 45% |
| Anzahl der Stopp-Elemente | 100% → < 3 Elemente 75% → < 4 Elemente 50% → < 5 Elemente 25% → < 6 Elemente 0% → >= 6 Elemente | 15% |
| Labels der Elemente sind nicht leer | wahr → 100% falsch → 0% | 10% |
| Prozesstitel wurde gesetzt (nicht Name der Prozessdatei) | wahr → 100% falsch → 0% | 5% |
| Labels der Elemente wurden angepasst (nicht Dateiname) | wahr → 100% falsch → 0% | 5% |
| Keine Elemente auf der rechten Seite von Stopp-Elementen | wahr → 100% falsch → 0% | 5% |
| Keine Elemente auf der linken Seite von Start-Elementen | wahr → 100% falsch → 0% | 5% |
| Keine überlappenden Elemente | wahr → 100% falsch → 0% | 5% |
| Flow Direction Index | 5% | |
| Maximum | 100% | |
