Condition Editor

Mit dem Condition Editor können Sie für Condition-Bausteine innerhalb eines Technical Processes festlegen, wann verschiedene Verzweigungen ausgeführt werden sollen. Für jede Verzweigung lassen sich Bedingungen definieren, die Statuswerte von vorangehenden Prozessbausteinen, Kontextvariablenwerte oder Parameterwerte (globale, Projekt- oder System-Parameter) zur Prozesslaufzeit auswerten.

So öffnen Sie den Condition Editor

Öffnen Sie einen Technical Process.
Doppelklicken Sie im Technical Process auf ein Condition-Symbol
oder auf einen der Ausführungszweige hinter dem Condition-Baustein.

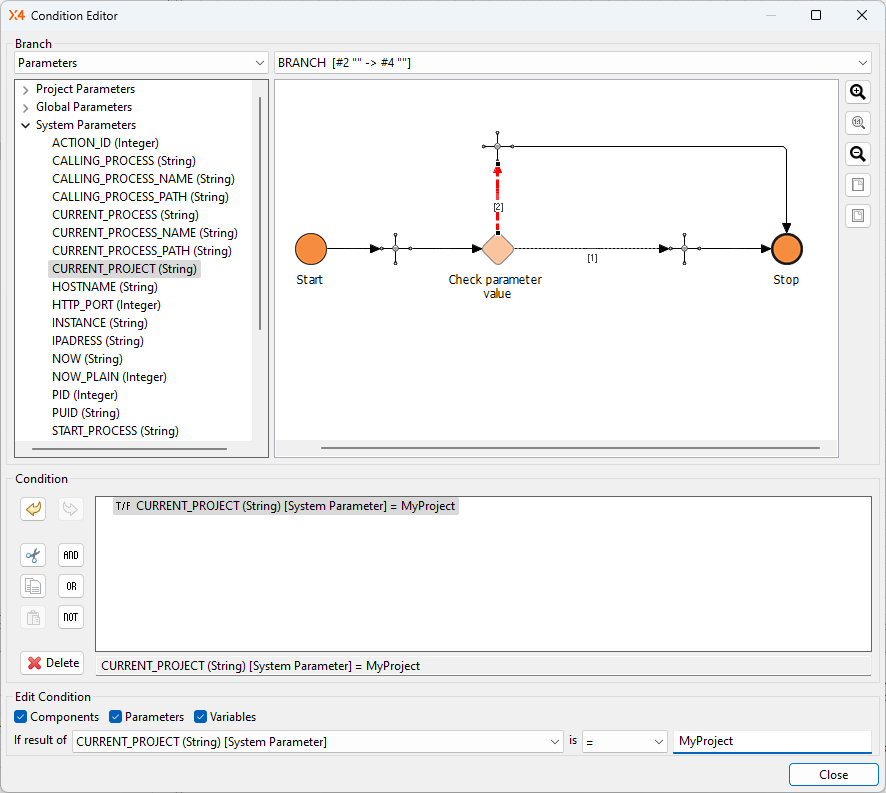

Im Condition Editor wird eine vereinfachte Ansicht des Prozessdiagramms ohne Zeichnungselemente angezeigt:

Rechte Seite des Bereichs Branch

Im Bereich Branch wählen Sie zunächst auf der rechten Seite über die Auswahlliste den Zweig, für den Sie eine Bedingung festlegen möchten. Alternativ können Sie in der Prozessansicht auch die gewünschte Übergangslinie anklicken, um für diesen Zweig eine Bedingung zu definieren.

Ansichtsoptionen für die Prozessdarstellung:

	Zoom in	Ansicht vergrößern
	Original zoom	Ursprüngliche Größe anzeigen
	Zoom out	Ansicht verkleinern
	Zoom to page	Alles anzeigen
	Zoom to width	Ansicht auf voller Breite

Linke Seite des Bereichs Branch

Auf der linken Seite des Bereichs Branch können Sie über eine Auswahlliste zusätzliche Kriterien zur Definition von Bedingungen wählen. Im Bereich darunter werden gemäß Ihrer Auswahl alle verfügbaren Einträge angezeigt. Als Kriterien stehen folgende Optionen zur Auswahl:

Parameters: eine Liste der aktuell verfügbaren Parametergruppen und deren Parameter (System-, Projekt- oder globale Parameter)

Globale Parameter sind nur auswählbar, wenn sie bereits in der Global Parameter Configuration angelegt wurden.
Projekt-Parameter sind nur auswählbar, wenn sie bereits in der Datei mit der Endung *.param des Projekts angelegt wurden (siehe Projekt-Parameter erstellen).
Variables: eine Liste der Kontextvariablen, die im aktuellen Technical Process bereits definiert wurden

Bereich Condition

Im Bereich Condition werden die Bedingungen für den ausgewählten Zweig angezeigt und bearbeitet.

Um eine neue Bedingung zu erstellen oder zu bearbeiten, doppelklicken Sie in den Bereich Condition.

Bearbeitungsoptionen für Bedingungen:

	Undo	Rückgängig machen
	Redo	Rückgängig gemachten Schritt wiederherstellen
	Cut	Auswahl ausschneiden
	Copy	Auswahl kopieren
	Paste	Auswahl einfügen
	Logical AND	Logische UND-Verknüpfung einfügen
	Logical OR	Logische ODER-Verknüpfung einfügen
	Logical NOT	Logische NICHT-Verknüpfung einfügen
	Delete	Markierte Bedingung löschen

Bereich Edit Condition

Im Bereich Edit Condition können Sie die gewählte Bedingung erstellen oder bearbeiten. Weitere Informationen hierzu finden Sie unter Bedingungen erstellen und verwenden.

Components	Option, mit der Sie angeben können, ob in der Auswahlliste If result of Prozessbausteine angezeigt werden sollen, um deren Ausführstatus zur Prozesslaufzeit auszuwerten.
Parameters	Option, mit der Sie angeben können, ob in der Auswahlliste If result of eine Liste aller aktuell verfügbaren Parameter (System-, Projekt- und globale Parameter) angezeigt werden soll, um deren Werte zur Prozesslaufzeit auszuwerten.
Variables	Option, mit der Sie angeben können, ob in der Auswahlliste If result of eine Liste aller im aktuellen Prozess bereits definierten Kontextvariablen angezeigt werden soll, um deren Variableninhalt zur Prozesslaufzeit auszuwerten.
If result of	In dieser Auswahlliste wählen Sie das Kriterium (Prozessbaustein, Parameter oder Variable) für Ihre Bedingung.
is	Hier wählen Sie einen Vergleichsoperator: `<` kleiner als … `<=` kleiner als oder gleich wie … `=` gleich wie … `>=` größer als oder gleich wie … `>` größer als … `<>` ungleich zu … Für Parameter und Variablen stehen hier folgende Vergleichsoperatoren für Zeichenketten zur Verfügung: `=` gleich wie … `!=` ungleich … `contains` enthält … `startsWith` beginnt mit … `endsWith` endet mit …
(Vergleichswert)	Im Eingabefeld geben Sie den Wert an, der mit dem ausgewählten Kriterium verglichen werden soll. a) Bei Bezug auf Prozessbausteine ist dies immer ein numerischer Statuswert: `1`: Standardwert bei erfolgreicher Ausführung `-1`: Standardwert bei fehlerhafter Ausführung `0`: Standardwert bei leerem Ergebnis bzw. noch nicht erreichter erfolgreicher Ausführung `nnnn`: beliebiger ganzzahliger Wert (z. B. 2000) bei Bezug auf ein ConditionState-Mapping b) Bei Bezug auf Kontextvariablen und Parameter ist dies ein alphanumerischer Vergleichswert. Inhalt einer zuvor mit `Put` erzeugten Kontextvariable Inhalt eines Parameters (System-Parameters oder zuvor definierten globalen oder Projekt-Parameters)
