Sichten

In der Sicht Projects wird eine Baumstruktur des verbundenen Repositorys mit verschiedenen Elementen wie Projekten, Ordnern und Dateien angezeigt. Sie können das Kontextmenü aufrufen, indem Sie mit der rechten Maustaste auf ein Element klicken. Abhängig davon, an welcher Stelle in der Baumstruktur Sie sich befinden, ändern sich die Optionen im Kontextmenü.

Über das Textfeld Filter über dem Projektbaum können Sie nach Dateien innerhalb des verbundenen Repositorys suchen. Platzhalter wie * oder ? sind nicht möglich.

Über die Symbolleiste der Sicht Projects können Sie die folgenden Aktionen ausführen:

• Jump from active Editor to Repository Navigator: Im Editor geöffnete Datei in der Sicht Projects markieren

•  Show or hide all files: Inhalt des Dateisystems einblenden und ausblenden. Aus dem Projekt ausgeschlossene Dateien werden dabei ausgegraut dargestellt.

In der Sicht Apps werden alle X4 Apps angezeigt, die zum Bündeln von Projekten verwendet werden.

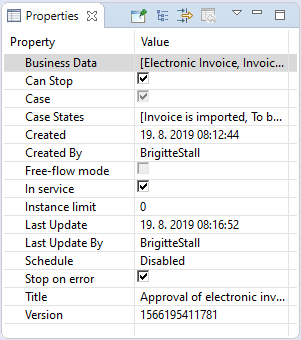

In der Sicht Properties können Sie die Eigenschaften von markierten Prozessbausteinen und geöffneten Prozessen anzeigen und bearbeiten.

• In der linken Spalte befinden sich die Eigenschaften, in der rechten Spalte die zugehörigen Werte.

• Für jeden Prozess kann ein Titel sowie eine Beschreibung hinterlegt werden. Diese Angaben werden in der erzeugten Dokumentation angezeigt.

• Um die Eigenschaften eines geöffneten Prozesses zu bearbeiten, klicken Sie auf einen leeren Bereich auf der Zeichnungsfläche.

Standardmäßig werden die gebräuchlichsten Eigenschaften angezeigt. Über die Symbolleiste der Sicht Properties können Sie jedoch zusätzliche Einstellungen vornehmen:

•  Pin to Selection: Angezeigte Eigenschaften in der Sicht Properties anheften

•  Show Categories: Eigenschaften nach Kategorien geordnet anzeigen

•  Show Advanced Properties: Erweiterte Eigenschaften anzeigen

•  Restore Default Value: Auf Standardwerte zurücksetzen

• View Menu: Zusatzoptionen öffnen

Wird ein Prozess auf Fehler überprüft bzw. simuliert, werden in der Sicht Run/Debug Console zu jedem ausgeführten Prozess-Schritt Debug-Informationen angezeigt. Fehlermeldungen werden rot hervorgehoben, erfolgreiche Statusmeldungen grün.

Wenn ein Prozessschritt ein Zwischenergebnis ausgibt, wird dieses während des Debuggens in einer temporären Datei gespeichert, die Sie über den entsprechenden Verweis ansehen können (z. B. file://1376054979039/).

 Sie können die Sicht Output während des Debuggens über das Menü Debug > Output oder über das Symbol Output in der Symbolleiste aufrufen.

In der Sicht Output können Sie die Ergebnisse jedes einzelnen Debug-Schritts einsehen.

Wenn die ausgegebenen Daten größer als 1 MB sind, wird eine Warnung angezeigt. Sie können die Daten über eine Schaltfläche herunterladen.
Große Datenmengen können die Performance des X4 Designers beeinträchtigen.

Über die Symbolleiste können Sie außerdem die folgenden Aktionen ausführen:

• Find content: Daten in der Sicht Output finden

• Copy all content: Alle Daten in der Sicht Output in die Zwischenablage kopieren

• Copy selected content: Ausgewählte Daten aus der Sicht Output in die Zwischenablage kopieren

• Save content: Daten aus der Sicht Output speichern

•  Format content: Daten aus der Sicht Output formatieren

Hinweis:

Binäre Daten werden in der Sicht Output als hexadezimale Daten ausgegeben. Bilder und textbasierte Inhalte werden als Bild bzw. Text ausgegeben. Durch die Ausgabe binärer Daten als hexadezimale Daten wird die Performance des X4 Designers nicht beeinträchtigt.

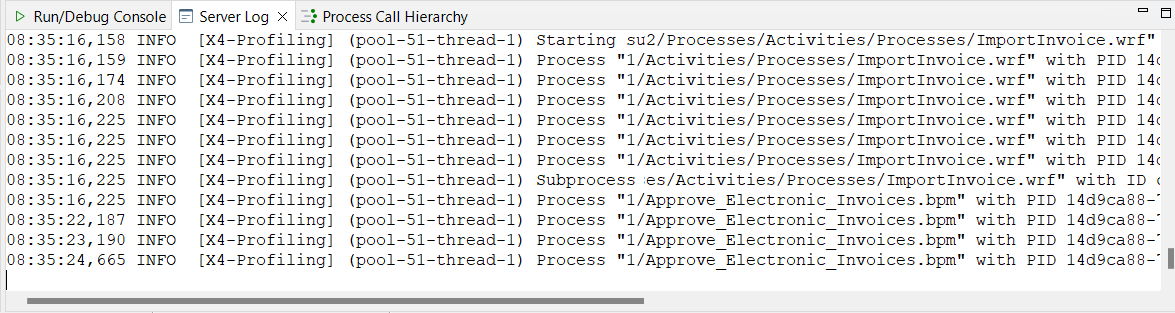

In der Sicht Server Log können Sie den Server-Status und insbesondere Fehler im Server-Log aus dem X4 Designer heraus verfolgen.

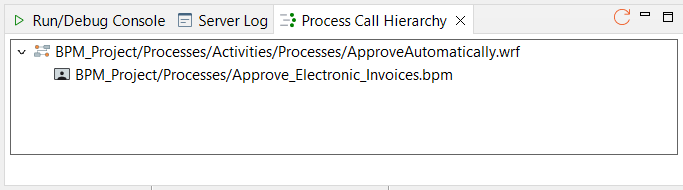

In der Sicht Process Call Hierarchy können Sie für jeden Prozess und Prozessbaustein im Repository anzeigen, von welchen Repository-Elementen diese verwendet werden.

Wenn Sie in der Sicht Projects mit der rechten Maustaste auf ein Element klicken, wird ein Kontextmenü aufgerufen. Mit Process Call Hierarchy wird anschließend eine Auflistung aller Repository-Elemente angezeigt, die mindestens eine Referenz auf das markierte Element enthalten.

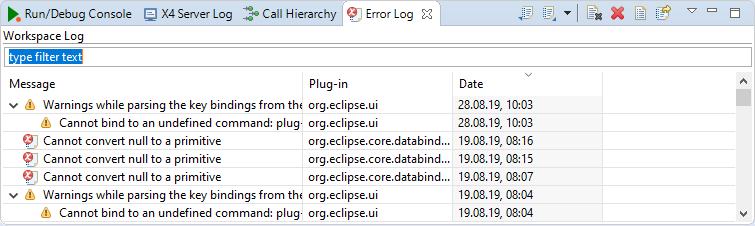

In der Sicht Error Log können Sie im X4 Designer aufgetretene Fehler einsehen.

Über die Symbolleiste können Sie außerdem die folgenden Aktionen ausführen:

•  Export Log: Error Log exportieren und als .log-Datei speichern

•  Import Log: Error Log (.log) importieren

•  Clear Log Viewer: Error Log bereinigen

•  Delete Log: Error Log unwiderruflich löschen

• Open Log: Log-Datei (.log) im X4 Designer öffnen

•  Restore Log: Error Log wiederherstellen

• View Menu: Zusatzoptionen öffnen

In der Sicht Problems werden alle Fehler und Warnungen aufgelistet. Sie können die Liste der Probleme über das Filtersymbol anpassen.

In der Sicht Debug Sessions werden alle aktiven Debug-Sessions aufgelistet. Indem Sie in der Sicht Debug Sessions auf einen Prozess doppelklicken, wechseln Sie in die zugehörige Debug-Session.

Aktive Debug-Sessions sind grau markiert. Mit dem Server verbundene, neue Debug-Sessions sind orange markiert.

In der Sicht Breakpoints werden alle gesetzten Breakspoints aufgelistet. Sie können Breakpoints aktivieren, deaktivieren und löschen. Außerdem können Sie alle Breakpoints überspringen, ohne die Breakpoints zu löschen.

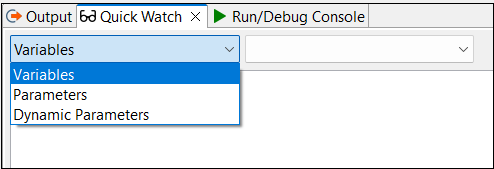

 Sie können die Sicht Quick Watch während des Debuggens über das Menü Debug > Quick Watch oder über das Quick-Watch-Symbol in der Symbolleiste aufrufen.

In der Sicht Quick Watch können Sie Variablen, Parameter und dynamische Parameter mit ihren Werten während des Debuggens getrennt voneinander betrachten.

Dazu wählen Sie in der Dropdown-Liste den entsprechenden Eintrag aus:

Ausgewählte Variablen werden nach jedem Debug-Schritt aktualisiert.

Wenn Sie den Eintrag Parameters auswählen, können Sie über die Kontrollkästchen Project, Global und System festlegen, welche Parameter Sie anzeigen möchten:

Enthält das Ergebnis Inhalte, die größer als 1 MB sind, wird eine Warnung angezeigt, und Sie können das Ergebnis über eine Schaltfläche herunterladen.
Große Datenmengen können sich negativ auf die Leistungsfähigkeit des X4 Designers auswirken.

In der Sicht Outline wird das vollständige Prozessdiagramm als Abbildung angezeigt. Sie können auf einzelne Bereiche in der Abbildung klicken und so mühelos durch den Prozess navigieren, selbst wenn die Abbildung größer ist als das Designer-Fenster.

Zeichenketten Base64-kodieren oder dekodieren

Hash-Wert für Zeichenketten erzeugen

Regulären Ausdruck (Regex) auf eine Zeichenkette anwenden, um den Ausdruck zu testen oder um die Zeichenkette gemäß einem Muster direkt zu ersetzen

Zeichenketten URL-kodieren oder dekodieren
