Prozess anlegen

Mit dem Process Editor können Sie Technical Processes grafisch modellieren.

Sie können sowohl leere Bausteine aus der Palette als auch Dateien aus der Sicht Projects auf die Zeichnungsfläche ziehen und in der Sicht Properties die jeweiligen Eigenschaften konfigurieren, um einen ausführbaren Prozess zu erstellen.


So legen Sie einen neuen Prozess an

  1. Klicken Sie mit der rechten Maustaste auf den Ordner Processes, und wählen Sie im Kontextmenü New > Technical Process.

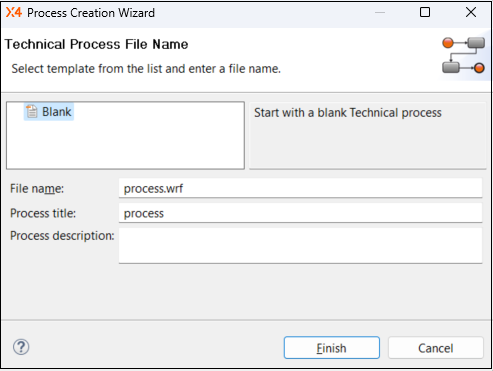

    Das Dialogfenster Process Creation Wizard wird geöffnet.

  2. Wählen Sie eine leere Prozessvorlage oder eine vorhandene Prozessvorlage aus.
  3. Geben Sie im Feld File name den Prozessnamen ein.

    Hinweis:

    Leerzeichen, Umlaute und Sonderzeichen sind im Dateinamen nicht erlaubt!
  4. Geben Sie im Feld Process title einen Prozesstitel ein.
    Der Prozesstitel wird im Prozessdiagramm angezeigt und kann in der Sicht Properties über die Eigenschaft Show Title ein- und ausgeblendet werden.

    Hinweis:

    Um die Eigenschaft Show Title anzuzeigen, klicken Sie in der Sicht Properties auf das Symbol Show Advanced Properties

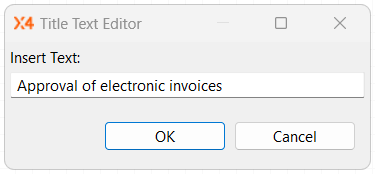

    Sie können den Prozesstitel in der Sicht Properties über die Eigenschaft Title ändern.



  5. Hinterlegen Sie ggf. im Feld Process description eine Prozessbeschreibung. Die Angabe einer Prozessbeschreibung ist optional.
  6. Wählen Sie Finish, um den Prozess anzulegen.
    Ein leeres Prozessdiagramm wird mit der Dateinamensendung .wrf in der Sicht Projects erstellt und im Process Editor geöffnet.

  7. Modellieren Sie den Prozess wie gewünscht:

    • Ziehen Sie Bausteine aus der Palette oder Dateien aus der Sicht Projects per Drag&Drop auf eine bereits vorhandene Übergangslinie zwischen zwei Prozessbausteinen oder an eine freie Stelle auf der Zeichnungsfläche.
    • Zeichnen Sie ggf. Übergangslinien, um die Prozessbausteine zu verbinden. Gehen Sie dazu wie folgt vor:

      • Fahren Sie mit dem Mauszeiger über den Quellbaustein, um einen kleinen Pfeil anzuzeigen.

      • Klicken Sie auf den Pfeil, und ziehen Sie eine Linie zum Zielbaustein.

  1. Tipp:

    Wenn Sie Dateien aus der Sicht Projects in Ihren Prozess einbinden und diese in der Sicht Properties entsprechend konfigurieren, können Sie den modellierten Prozess über

    ausführen.
