Process Editor konfigurieren

Unter Process Editor können Einstellungen zur Darstellung von Prozessen im Process Editor hinterlegt werden.

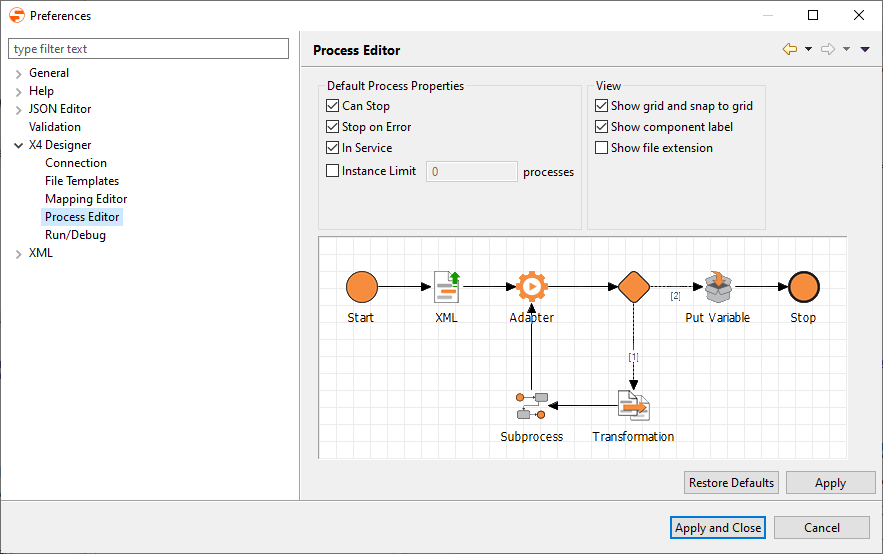

1. Menü Tools> Options aufrufen.
2. Auf der linken Seite X4 Designer doppelklicken und Process Editor wählen, um die Process-Editor-Konfiguration zu öffnen.





3. Gewünschte Einstellungen in Default Process Properties vornehmen:

   • Can Stop: Zulassen, dass der Prozess abgebrochen werden kann
   • Stop on Error: Prozess-Ausführung automatisch stoppen, wenn ein Fehler auftritt

   • Public/Private: Prozess darf ausgeführt werden
   • Instance Limit: Anzahl der Prozessinstanzen begrenzen
   • Show grid and snap to grid: Raster im Process Editor anzeigen und die Symbole am Raster ausrichten
   • Show component label: Beschriftungstext unterhalb von Prozessbaustein-Symbolen anzeigen

   • Show file extension: Prozessbausteine mit Dateinamensendung anzeigen (standardmäßig deaktiviert)
4. Apply and Close klicken, um die Einstellungen zu speichern und das Fenster zu schließen.
