Connection

Connection: Verbindungsbaustein: Gibt den Input aus dem vorangegangenen Prozess-Schritt ebenso wie dessen Status unverändert aus. Es markiert den jeweiligen Ausführungszweig für den X4 Server eindeutig. So lässt sich mit diesem Baustein in Schleifen der Rücksprung zum ersten Schleifenbaustein explizit setzen. Es verbindet einen Condition-Baustein mit einem Stop-Baustein oder hilft dabei die Positionierung einer Verbindung explizit zu verändern.

Eigenschaften

Label

Beschriftung des Symbols im Prozess-Diagramm (lässt sich dort auch über die F2-Taste bearbeiten)

Beispiele

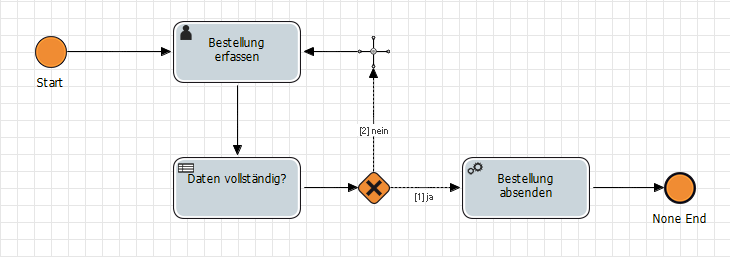

Connection zwischen Condition und Schleifenrücksprung: Bei Schleifenrücksprüngen wird als letzter Schleifenbaustein ein Connection-Baustein gesetzt.
Connection zwischen Condition und Stop: Zwischen einem Condition-Baustein und einem Stop-Baustein wird ein Connection-Baustein gesetzt.

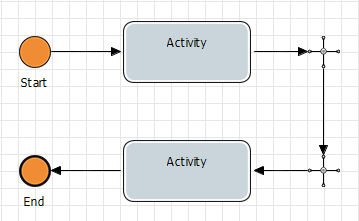

Connection zum Positionieren von Verbindungslinien: Verbindungslinien werden normalerweise automatisch positioniert. Um die Positionierung explizit zu verändern, können Verbindunsbausteine eingesetzt werden.
