Condition

Condition: Trifft Fallunterscheidungen mithilfe von Verzweigungen im Prozess, wobei jeder dahinterliegende Zweig bei einer zutreffenden Bedingung ausgeführt wird.

Eigenschaften

Label Freitextfeld zur Beschriftung des Condition-Bausteins

Condition

Ausführbedingung (wird automatisch gesetzt). Doppelklicken Sie auf die Verbindungslinie, um Bedingungen zu hinterlegen.

Rotation

Drehung des Condition-Bausteins auf der Zeichnungsfläche in Grad, um je nach Anordnung der Prozessbausteine (auch von rechts nach links oder von unten nach oben) den Ablauf korrekt darzustellen

Mögliche Werte:

0: keine Drehung (Standard)
90: um 90° gedreht
180: um 180° gedreht
270: um 270° gedreht

Verwenden Sie in Schleifen beim Rücksprung vom Bedingungsbaustein zum ersten Schleifenbaustein sowie zwischen einem Bedingungsbaustein und einem direkt darauf folgenden Stop-Baustein einen Verbindungsbaustein (Connection).

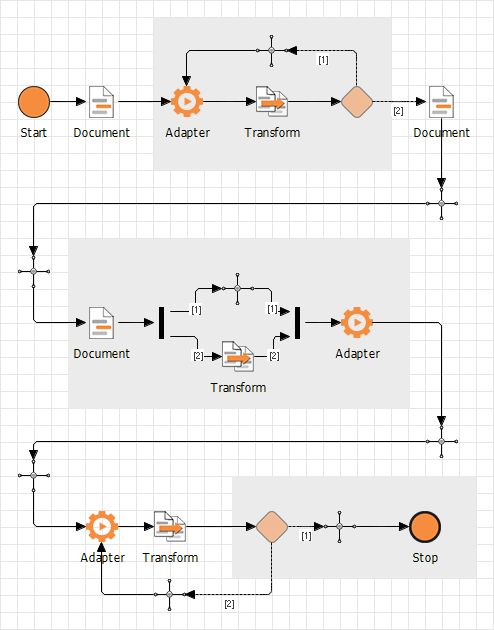

Verbindungsbaustein beim Schleifenrücksprung und zwischen einer Bedingung und Stop
